一、概述
ZBC80、100系列开关电源式矿用隔爆型充电机为发明专利产品，该产品被科技部中小企业创新基金立项支持，通过了上海市高新技术成果转化项目认定，是首家采用电源方式实现660V/380V电压等级的充电机。
该系列产品是专门用于对煤矿井下蓄电池电机车等电池充电设备，共有四个型号：ZBC100/288K(A),ZBC80/288K(A),ZBC80/210K(A),ZBC80/170K(A)。
二、产品特性
1、工作电源：660VAC或380VAC交流电源输入，可以方便两种电压等级的电源使用；
2、开关电源技术：采用高频技术，去掉了笨重的工频变压器，减少了设备的体积和重量；采用软开关技术，提高了变换器的效率和可靠性。具有体积小、重量轻、效率高、控制性能好等特点；
3、DSP智能控制技术：采用高性能DCP实现先进的充电工艺，人机界面友好，方便参数设置和充电工艺选择；有节能、充电速度快、对电池损伤小、延长电池使用寿命等特点；
4、适用范围广：充电电压和充电电流连续可调，适用于设备标称电压内的各种蓄电池充电要求；
5、充电工艺：通过参数设定选择充电工艺，可实现自动充电和手动充电；
6、防止极性反接：在充电之前对蓄电池进行极性判断，待极性正确后才允许充电，确保设备和蓄电池的安全；
7、保护和报警：设备具有过流、过压、过载、断路、短路等保护和报警功能；
8、智能化充电：可显示蓄电池充电过程中的主要参数，方便用户使用和维护。
三、型号及含义

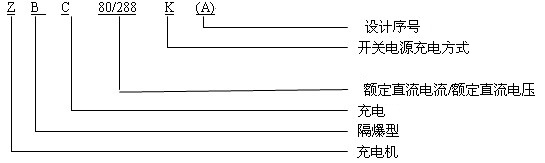

1、产品型号

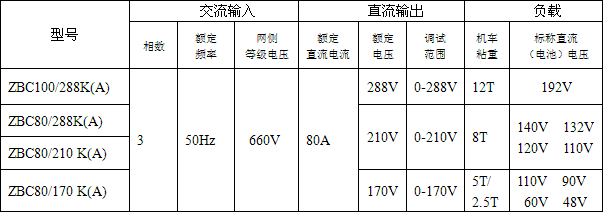

2、产品基本参数
四、结构概述

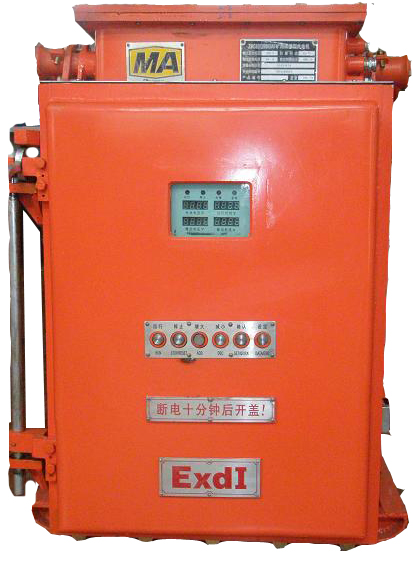

本装置为矿用隔爆型：该装置由主腔体、外散热器和接线腔三部分组成。主腔体为快开门结构，通过主腔体的快开门上的观察窗可以看到控制装置的运行情况及充电过程中所需的主要参数。外散热器在控制装置的后面，主要担负功率器件的散热。设备的输出端在防爆接线腔中由专门的连接电缆输出，连接插头和插座都标有颜色，黑色为电源负极，红色为电极正极。
五、外形尺寸
外形尺寸：1160×850×890(mm)
重 量：700KG
